WX-LBD 三相负荷不平衡自动调节装置

WX-LBD有源不平衡补偿模块采用多电平高效模块结构,以有源电力电子逆变的方式实现三相负荷不平衡补偿,装置可在补偿系统负序电流的同时,具有有无功补偿和谐波补偿功能,对系统电能质量问题进行综合质量。

所属分类低压SVG
  • 产品描述
  • 产品参数

    产品介绍

      WX-LBD三相不平衡自动调节模块采用多电平高效模块结构,以有源电力电子逆变的方式实现三相负荷不平衡补偿,装置可在补偿系统负序电流的同时,具有有无功补偿和谐波补偿功能,对系统电能质量问题进行综合质量。

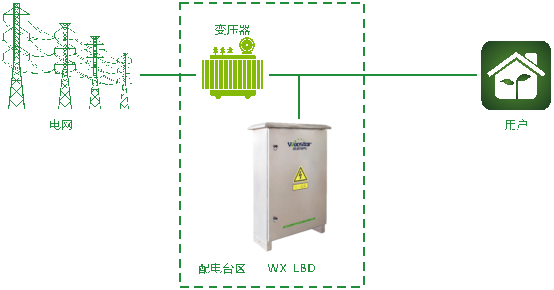

      WX-LBD系列智能电能质量治理模块工作原理如下图所示。装置并联在电网中,可实时地自动采集安装点处的电压和电流,控制目标以可以选择无功、谐波、不平衡、电压治理。装置通过采集信号提取控制电流指令,与反馈输出电流组成闭环控制,得到电流指令经过PWM调制,驱动IGBT工作,逆变得到指令电流,从而实现对用户侧负荷电流的补偿。




      产品特点
      优势一:模块技术
      全面优化电气和结构设计,把低压配电抽屉柜的优点应用到模块设计中。
      便于产品的安装;
      便于产品的维护;
      便于产品的升级;

      优势二:超强的抗干扰设计
      四级保护吸收设计,多级防护,逐级消减,系统更安全;

      轻松通过浪涌、脉冲群四级干扰,系统稳如磐石。

      优势三:实时多任务软件系统

      使用在PLC领域广泛应用的STM32F4XX系列芯片做控制核心。该芯片具有如下功能:225MIPS,集成网络MAC、CAN、USART通讯接口,2套三相桥逆变器增强型PWM发生器等。
      控制软件以实时操作系统RT-THREAD为核心,按照各个任务实时性要求分配优先级,合理调度APF的每一个任务,充分发挥DSP的运算能力。
      系统完成两个APF核的PWM计算发送任务的同时能流畅地进行以太网数据通讯、CAN通讯、三个RS485通讯等功能;
      软件超强的任务调度管理能力精简了硬件电路的设计,系统使用更少的电子元件就可以完成复杂的功能,整个系统的可靠性得到很大提高;

      安装
      安装位置选择:

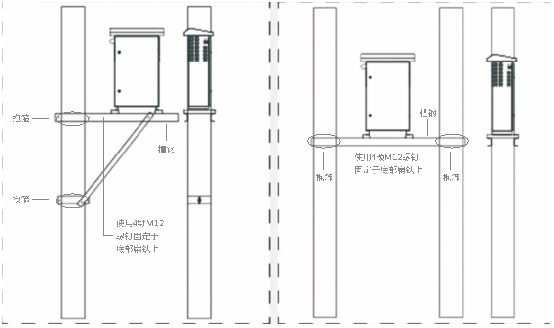

      安装方式选择:

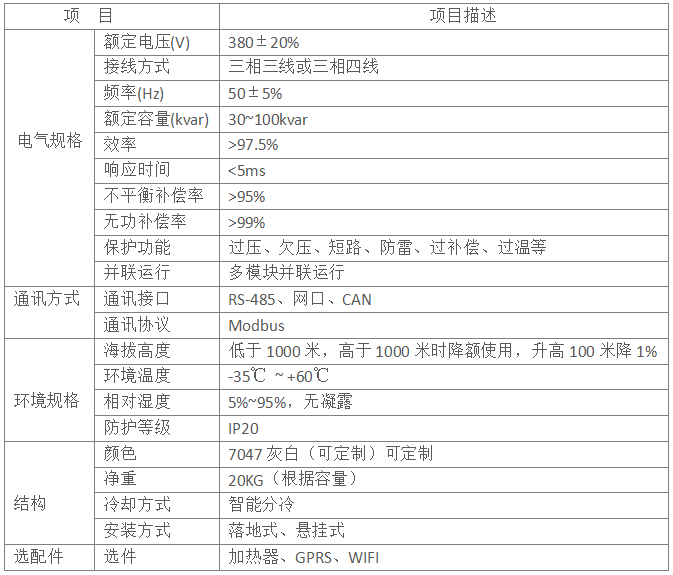

    技术参数
