光伏逆变器

WXSSL-500系列三相大功率逆变器产品主要应用于光伏电站或金太阳工程。单机功率范围覆盖50~500KW。支持多晶硅、薄膜电池板等配置。由WXSSL-500组成的WXSSL-MW系列集装箱式逆变单元主要应用于光伏电站,尤其适合恶劣的户外环境。

所属分类 光伏发电系统
  • 产品描述
  • 产品参数

    产品特点及描述

      1、高可靠性

      ⑴产品满足最新国家标准GB/T19964-2012 《光伏发电站接入电力系统技术规定》

      ⑵交直流双电源冗余供电方案,提高系统可靠性

      ⑶适应高海拔恶劣环境,可长期连续、可靠运行

      ⑷优异的散热及防护设计

      ⑸标配加热除湿功能



      2、和谐电网

      ⑴通过低电压、零电压穿越、高电压穿越测试跌 落期间电流波形优异

      ⑵有功功率全范围(0-100%)连续可调

      ⑶功率因数超前0.9~滞后0.9连续可调

      ⑷具备夜间SVG功能,全天侯响应电网调度指令



      3、高功率密度

      ⑴较少的空间占用率

      ⑵精确的MPPT算法

      ⑶独特的SVPWM算法

      ⑷极低夜间损耗



      4、品质保障

      ⑴采用高可靠膜电容技术,产品寿命20年以上

      ⑵金太阳认证、TUV、国网认证、符合德国中压

      ⑶电网 BDEW认证

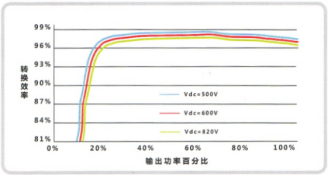

      5、效率曲线

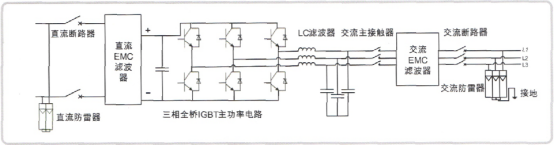

      6、系统框图







    主要技术参数:


    型号

    WXSSL-100

    WXSSL-500

    直流输入参数

    ******直流输入功率(cosφ=1)

    110KW

    550KW

    ******输入电压

    1000V

    1000V

    启动电压

    520V

    520V

    最低工作电压

    1120V

    1120V

    ******输入电流

    100-170A

    500-850A

    交流输出参数

    额定功率

    100KW

    500KW

    ******交流输出功率

    110KVA

    550KVA

    ******输出电流

    201A

    1008A

    总电流波形畸变率

    <3%(额定功率时)

    <3%(额定功率时)

    额定电网电压

    315V

    315V

    允许电网电压范围

    250~380V(可设置)

    250~380V(可设置)

    允许电网频率范围

    50/60HZ

    50/60HZ

    电网频率范围

    47~52/57~62Hz

    47~52/57~62Hz

    直流电流分量

    <0.5%额定输出电流

    <0.5%额定输出电流

    功率因数可调范围

    0.9(超前)~0.9(滞后)

    0.9(超前)~0.9(滞后)

    转换效率

    ******效率

    98.4%

    98.7%

    欧洲效率

    98.1%

    98.5%

    保护

    直流输入侧断路设备

    直流负荷隔离开关加熔断器

    直流负荷隔离开关加熔断器

    交流输出侧断路设备

    交流负荷隔离开关加熔断器

    交流负荷隔离开关加熔断器

    直流过压保护

    具备

    具备

    PV反接保护

    具备

    具备

    电网监测

    具备

    具备

    接地故障监测

    具备

    具备

    过热保护

    具备

    具备

    绝缘监测

    具备

    具备

    常规数据

    尺寸(长×宽×高)

    1600×800×2000mm

    1600×800×2180mm

     重量

    800kg

    1500kg

    运行温度范围

    -25℃-+55℃

    -25℃-+55℃

    外部辅助电源供电

    380V,3A

    冷却方式

    温控强制风冷

    温控强制风冷

    防护等级

    IP21

    IP21

    相对湿度(无冷凝)

    0~95%,无冷凝

    0~95%,无冷凝

    最高海拔

    6000m(超过3000m需降额)

    6000m(超过3000m需降额)

    夜间自耗电

    <50W

    <100W

    排风需求量

    3000m3/h

    4000m3/h

    显示

    彩色触摸屏

    彩色触摸屏

    通信接口/协议

    RS485、以太网/Modbus

    RS485、以太网/Modbus
